【引用本文】 李回贵, 李化敏, 李长兴, 等. 应用扫描电镜-X射线能谱研究神东矿区砂岩中结构面的微观结构及元素特征[J]. 岩矿测试, 2018, 37(1): 70-78. doi: 10.15898/j.cnki.11-2131/td.201705120080
LI Hui-gui, LI Hua-min, LI Chang-xing, et al. Study on Microstructure and Elements in the Sandstone of the Shendong Coal Field, Inner Mongolia by SEM-EDX[J]. Rock and Mineral Analysis, 2018, 37(1): 70-78. doi: 10.15898/j.cnki.11-2131/td.201705120080

应用扫描电镜-X射线能谱研究神东矿区砂岩中结构面的微观结构及元素特征

1.

贵州工程应用技术学院矿业工程学院, 贵州 毕节 551700

2.

河南理工大学能源科学与工程学院, 河南 焦作 454000

收稿日期: 2017-05-12  修回日期: 2017-11-20  接受日期: 2018-01-02

基金项目: 国家自然科学基金重点资助项目(U1261207);国家自然科学基金资助项目(51604093);贵州省重点学科矿业工程学科资助项目(ZDXK[2016]13);贵州省联合基金资助项目(LH字[2016]7051)

作者简介: 李回贵, 博士, 讲师, 从事矿山岩石力学研究。E-mail:lihuigui1221@163.com

Study on Microstructure and Elements in the Sandstone of the Shendong Coal Field, Inner Mongolia by SEM-EDX

1.

College of Mining Engineering, Guizhou University of Engineering Science, Bijie 551700, China

2.

School of Energy Science and Engineering, Henan Polytechnic University, Jiaozuo 454000, China

Received Date: 2017-05-12
Revised Date: 2017-11-20
Accepted Date: 2018-01-02

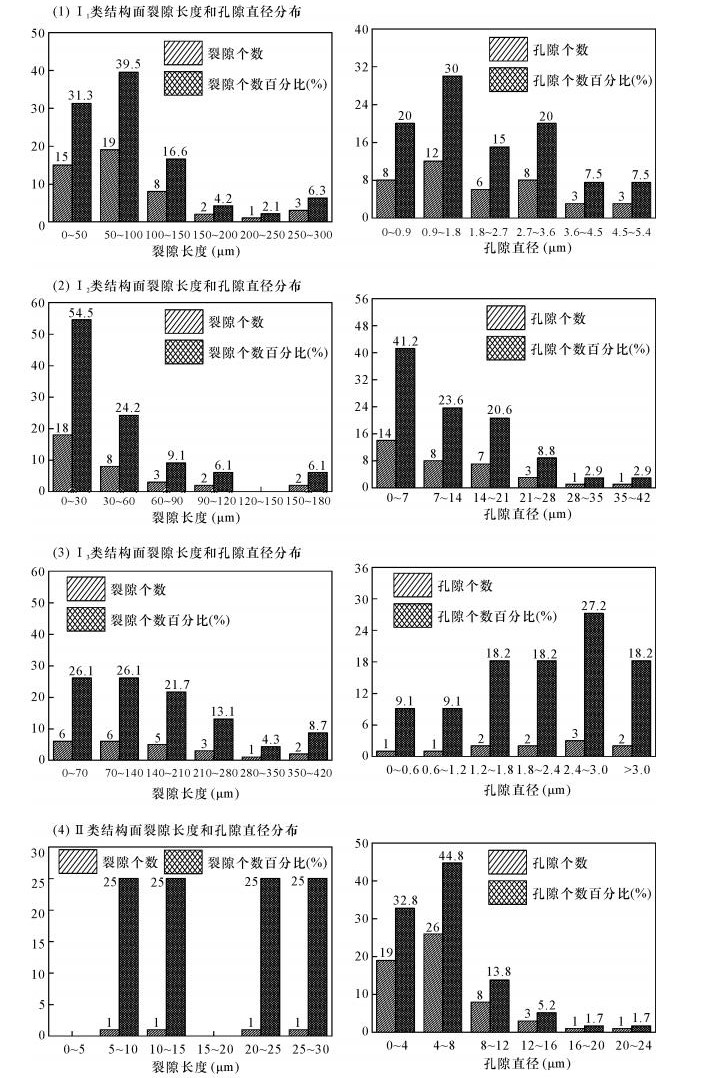

摘要:神东矿区砂岩地层中存在大量的结构面,这种结构面的存在会对岩层的力学性能、超声波传播、破坏形式以及力的传递等都有显著的影响,但是结构面的微观结构及元素特征是其主要原因之一。本文以布尔台煤矿、大柳塔煤矿和补连塔煤矿地层砂岩中的结构面为研究对象,采用FEI-SEM扫描电镜和能谱仪对不同类型结构面的微观结构和元素特征进行了研究。结果表明:神东矿区砂岩中的结构面可以分为两大类(Ⅰ和Ⅱ),其中Ⅰ类又可以分为三个亚类(Ⅰ1、Ⅰ2、Ⅰ3);Ⅰ类主要含有煤,Ⅱ类主要含有白云母。Ⅰ1和Ⅱ类结构面颗粒感不明显,颗粒边界不清晰,Ⅰ2和Ⅰ3类结构面颗粒感比较明显,颗粒边界比较清晰。Ⅰ1、Ⅰ2、Ⅰ3和Ⅱ类型结构面的孔隙直径和裂隙长度(μm)分别为2.1、81.8、8.9、38.8、4.5、143.7和3.8、13.8。Ⅰ1类结构面主要组成元素是C、O、Si、Al、K、Ti和Fe;Ⅰ2类结构面主要为C;Ⅰ3类结构面主要为C、O、Si、Al、K和Mg;Ⅱ类结构面的主要元素有C、O、Si、Al、K和Ti。神东矿区地层中结构面主要元素为C和O,两种类型的微观结构存在差异。研究结果有助于进一步揭示神东矿区顶板动力灾害及台阶下沉等现象。

关键词: 结构面, 微观结构, 孔隙, 元素特征, 神东矿区

Study on Microstructure and Elements in the Sandstone of the Shendong Coal Field, Inner Mongolia by SEM-EDX

KEY WORDS: structural plane, microstructure, pore, element characteristics, Shendong coal field

Highlights

· The microstructure and element characteristics of structural planes were studied by using Scanning Electron Microscope and Energy Dispersive Spectrometer.

· The structural plane in sandstone of Shendong coal field can be divided into two types.

· The main elements of structure formation in Shendong mining area are C and O, but the microstructures of the two types of structural planes have differences.

本文参考文献

[1]

Behrestaghi M H N, Rao K S, Ramamurthy T, et al. Engi-neering geological and geotechnical responses of schistose rocks from dam project areas in India[J]. Engineering Geology, 1996, 44(1): 183-201.

[2]

Exadaktylos G E, Kaklis K N. Applications of an explicit solution for the transversely isotropic circular disc compressed diametrically[J].International Journal of Rock Mechanics and Mining Sciences, 2001, 38(2): 227-243. doi: 10.1016/S1365-1609(00)00072-1

[3]

Gatelier N, Pellet F, Loret B, et al. Mechanical damage of an anisotropic porous rock in cyclic triaxial tests[J].International Journal of Rock Mechanics and Mining Sciences, 2002, 39(3): 335-354. doi: 10.1016/S1365-1609(02)00029-1

[4]

周尚文, 薛华庆, 郭伟, 等. 基于扫描电镜和X射线能谱的页岩矿物分析方法[J]. 中国石油勘探, 2017, 22(6): 27-33.

Zhou S W, Xue H Q, Guo W, et al. A mineral analysis method for shale based on SEM and X-ray EDS[J]. China Petroleum Exploration, 2017, 22(6): 27-33.

[5]

王满, 王英伟. 平顶山矿区煤体微观结构的扫描电镜分析[J]. 煤矿安全, 2014, 45(7): 169-171.

Wang M, Wang Y W. SEM analysis of coal microstructure in Pingdianshan mining area[J]. Safety in Coal Mines, 2014, 45(7): 169-171.

[6]

李长明, 宋丽莎, 王立久, 等. 砒砂岩的矿物成分及其抗蚀性[J]. 中国水土保持科学, 2015, 13(2): 11-16.

Li C M, Song L S, Wang L J, et al. Mineral composition and anti-erodibility of Pisha sandstone[J]. Science of Soil and Water Conservation, 2015, 13(2): 11-16.

[7]

王建其, 柳小明. X射线荧光光谱法分析不同类型岩石中10种主量元素的测试能力验证[J]. 岩矿测试, 2016, 35(2): 145-151.

Wang J Q, Liu X M. Proficiency testing of the XRF method for measuring 10 major elements in different rock types[J]. Rock and Mineral Analysis, 2016, 35(2): 145-151.

[8]

赵康, 赵红宇, 贾群燕, 等. 岩爆岩石断裂的微观结构形貌分析及岩爆机理[J]. 爆炸与冲击, 2015, 35(6): 913-918. doi: 10.11883/1001-1455(2015)06-0913-06

Zhao K, Zhao H Y, Jia Q Y, et al. An analysis of rockburst fracture micromorphology and study of its mechanism[J].Explosion and Shock Waves, 2015, 35(6): 913-918. doi: 10.11883/1001-1455(2015)06-0913-06

[9]

杨春和, 冒海军, 王学潮, 等. 板岩遇水软化的微观结构及力学特性研究[J]. 岩土力学, 2006, 27(12): 2090-2098. doi: 10.3969/j.issn.1000-7598.2006.12.002

Yang C H, Mao H J, Wang X C, et al. Study on variation of microstructure and mechanical properties of water-weakening slates[J].Rock and Soil Mechanics, 2006, 27(12): 2090-2098. doi: 10.3969/j.issn.1000-7598.2006.12.002

[10]

石秉忠, 夏柏如. 硬脆性泥页岩水化过程的微观结构变化[J]. 大庆石油学院学报, 2011, 35(6): 28-34.

Shi B Z, Xia B R. The variation of microstructures in the hard brittle shale hydration process[J]. Journal of Daqing Petroleum Institute, 2011, 35(6): 28-34.

[11]

时贤, 程远方, 蒋恕, 等. 页岩微观结构及岩石力学特征实验研究[J]. 岩石力学与工程学报, 2014, 33(Supplement 2): 3439-3445.

Shi X, Cheng Y F, Jiang S, et al. Experimental study of microstructure and rock properties of shale samples[J]. Chinese Journal of Rock Mechanics and Engineering, 2014, 33(Supplement 2): 3439-3445.

[12]

薛华庆, 胥蕊娜, 姜培学, 等. 岩石微观结构CT扫描表征技术研究[J]. 力学学报, 2015, 47(6): 1073-1078. doi: 10.6052/0459-1879-15-102

Xue H Q, Xu R N, Jiang P X, et al. Characterization of rock microstructure using 3D X-ray computed tomography[J].Chinese Journal of Theoretical and Applied Mechanics, 2015, 47(6): 1073-1078. doi: 10.6052/0459-1879-15-102

[13]

曹平, 宁果果, 范祥, 等. 不同温度的水岩作用对岩石节理表面形貌特征的影响[J]. 中南大学学报(自然科学版), 2013, 44(4): 1510-1516.

Cao P, Ning G G, Fan X, et al. Influence of water-rock interaction on morphological characteristic of rock joint surface at different temperatures[J]. Journal of Central South University (Science and Technology), 2013, 44(4): 1510-1516.

[14]

曹平, 贾洪强, 刘涛影, 等. 岩石节理表面三维形貌特征的分形分析[J]. 岩石力学与工程学报, 2011, 30(Supplement 2): 3839-3843.

Cao P, Jia H Q, Liu T Y, et al. Fractal analysis of three-dimensional topography characteristics of rock joint surface[J]. Chinese Journal of Rock Mechanics and Engineering, 2011, 30(Supplement 2): 3839-3843.

[15]

陈世江, 朱万成, 张敏思, 等. 基于数字图像处理技术的岩石节理分形描述[J]. 岩土工程学报, 2012, 34(11): 2087-2092.

Chen S J, Zhu W C, Zhang M S, et al. Fractal description of rock joints based on digital image processing technique[J]. Chinese Journal of Geotechnical Engineering, 2012, 34(11): 2087-2092.

[16]

焦淑静, 韩辉, 翁庆萍, 等. 页岩孔隙结构扫描电镜分析方法研究[J]. 电子显微镜学报, 2012, 31(5): 432-436.

Jiao S J, Han H, Weng Q P, et al. Scanning electron microscope analysis of porosity in shale[J]. Journal of Chinese Electron Microscopy Society, 2012, 31(5): 432-436.

[17]

Li H G, Li H M, Gao B, et al. Study on pore charac-teristics and microstructure of sandstones with different grain sizes[J].Journal of Applied Geophysics, 2017, 136: 364-371. doi: 10.1016/j.jappgeo.2016.11.015

[18]

王坤阳, 杜谷, 杨玉杰, 等. 应用扫描电镜与X射线能谱仪研究黔北黑色页岩储层孔隙及矿物特征[J]. 岩矿测试, 2014, 33(5): 634-639.

Wang K Y, Du G, Yang Y J, et al. Characteristics study of reservoirs pores and mineral compositions for black Shale, Northern Guizhou, by using SEM and X-ray EDS[J]. Rock and Mineral Analysis, 2014, 33(5): 634-639.
